Pixiu AI 演进

AI 应用架构新范式

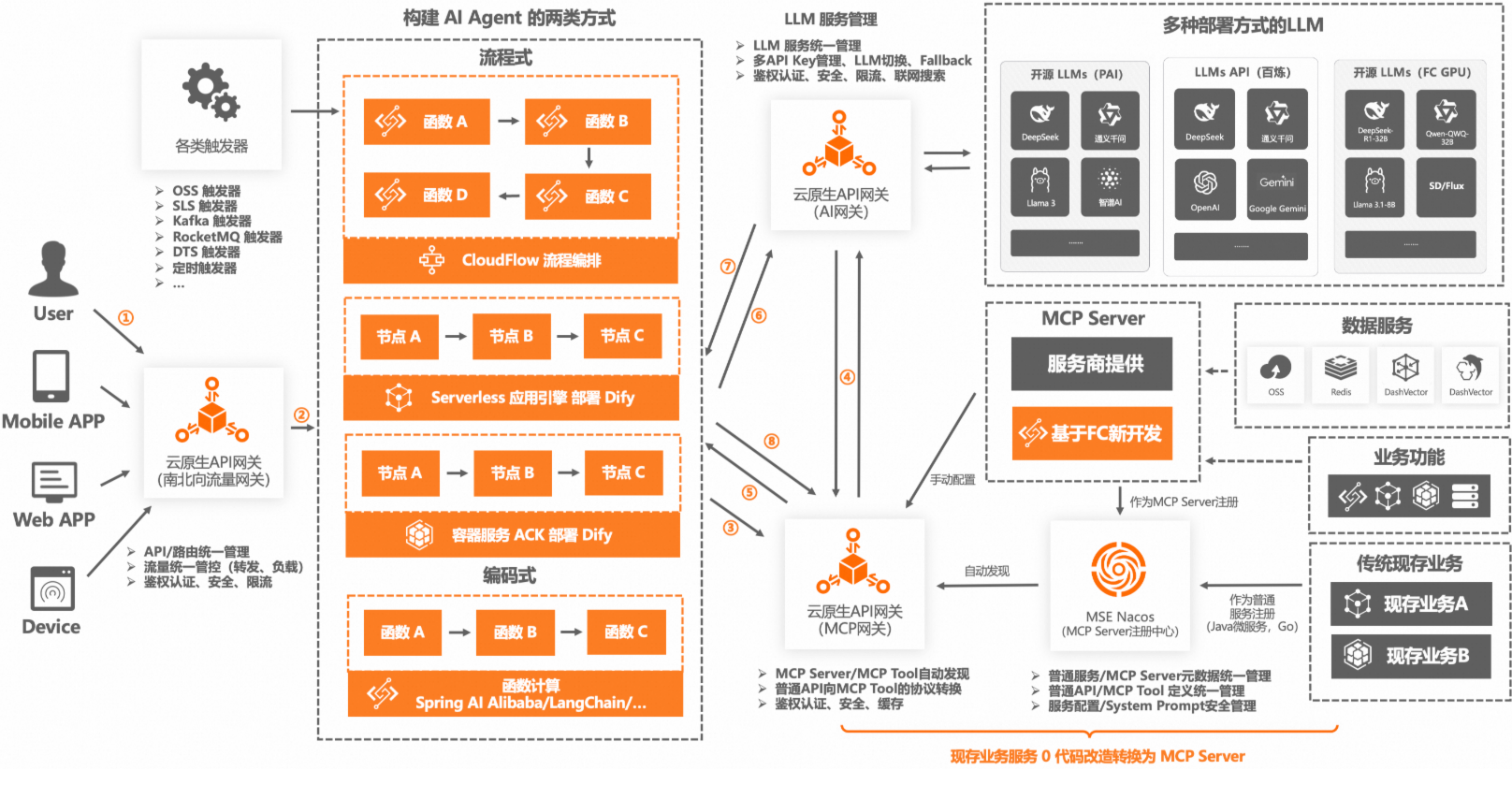

AI 应用架构图


调用链路说明

  1. 用户向AI应用发起请求，请求流量进入流量网关（云原生API网关）。
  2. 云原生API网关侧维护管理了不同类型的AI Agent的API或路由规则，将用户请求转发至对应的AI Agent。（可以考虑接入 A2A 协议）
  3. AI Agent无论以哪种方式实现，只要其中的节点需要获取数据，便向MCP网关（云原生API网关）请求获取可用的MCP Server及MCP Tool的信息。
  4. 因为MCP网关处可能维护了很多MCP信息，可以借助LLM缩小MCP范围，减少Token消耗，所以向AI网关（云原生API网关）发请求和LLM交互。（这一步可选）
  5. MCP网关将确定好范围的MCPServer及MCP Tool的信息List返回给AIAgent。
  6. AI Agent将用户的请求信息及从MCP网关拿到的所有MCP信息通过AI网关发送给LLM。
  7. 经过LLM推理后，返回解决问题的唯一MCP Server和MCP Tool信息。
  8. AI Agent拿到确定的MCP Server和MCP Tool信息后通过MCP网关对该MCP Tool做请求。

实际生产中 ③-⑧ 步会多次循环交互

云原生 API 网关

[!注释] 南北走向流量为 client-server 的流量

东西走向流量为 server-sever 流量

Web Application Firewall，Web应用防火墙，简称WAF

传统的流量网关和 API 网关集成的微服务网关（SpringCloud Gateway）注重于同 k8s 中的 Pod 进行交互，有东西走向流量和南北走向流量。

而新一代网关 增加了AI 流程的同时，有如下特点

  • 流量网关、API网关，微服务网关、AI网关、MCP网关多合一

  • 统一东西南北向流量

  • 集成 WAF ，内容安全数据面

  • 集成 AI 领域 LLM，MCP

差异化竞争力：服务治理、API管理、LLM管理、MCP管理 + 基本竞争力：高性能、高可用、零信任、易扩展

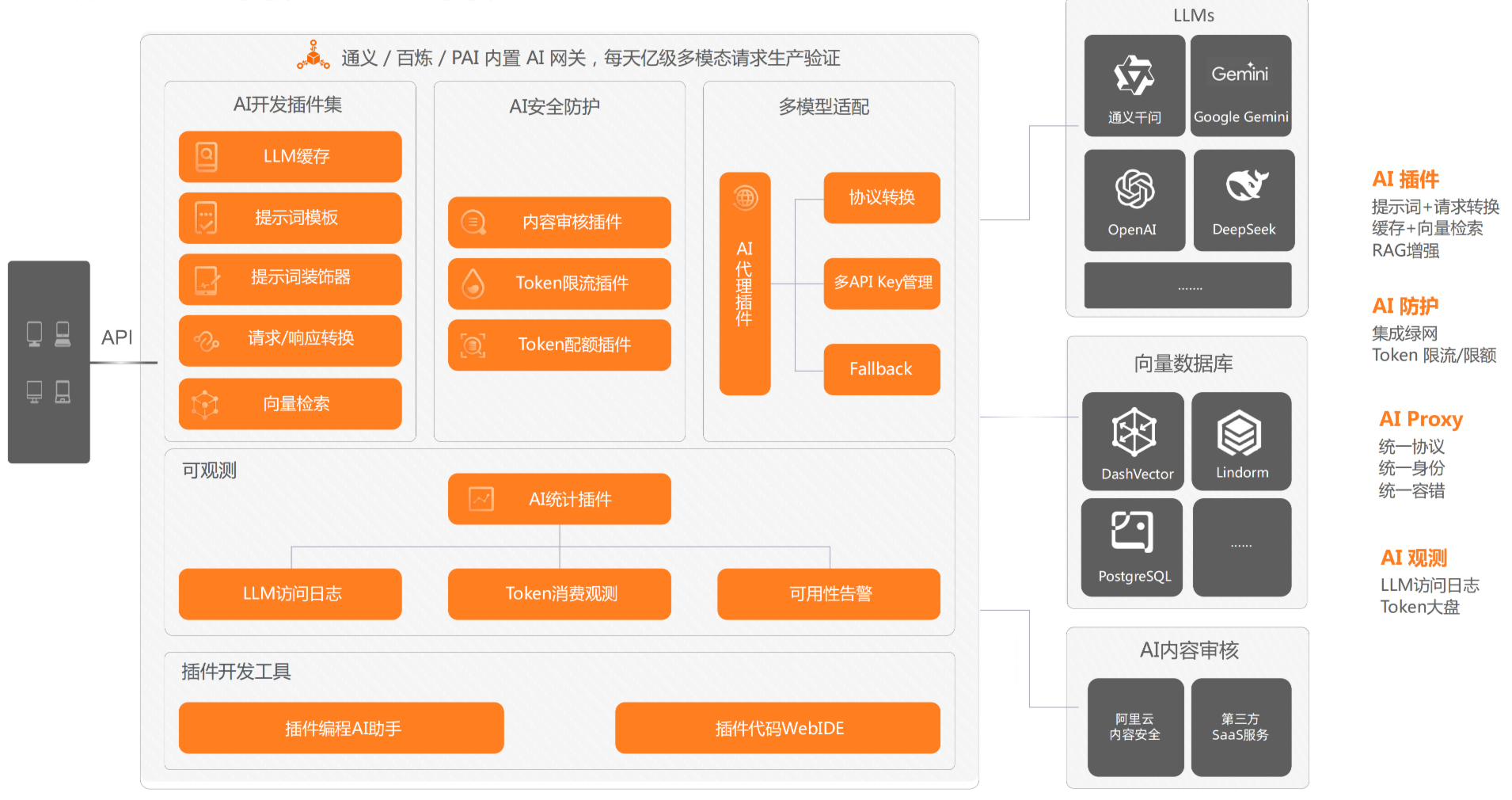

AI 网关


AI 网关集中于 AI 开发插件集，AI 安全防护，多模型适配，可观测性。

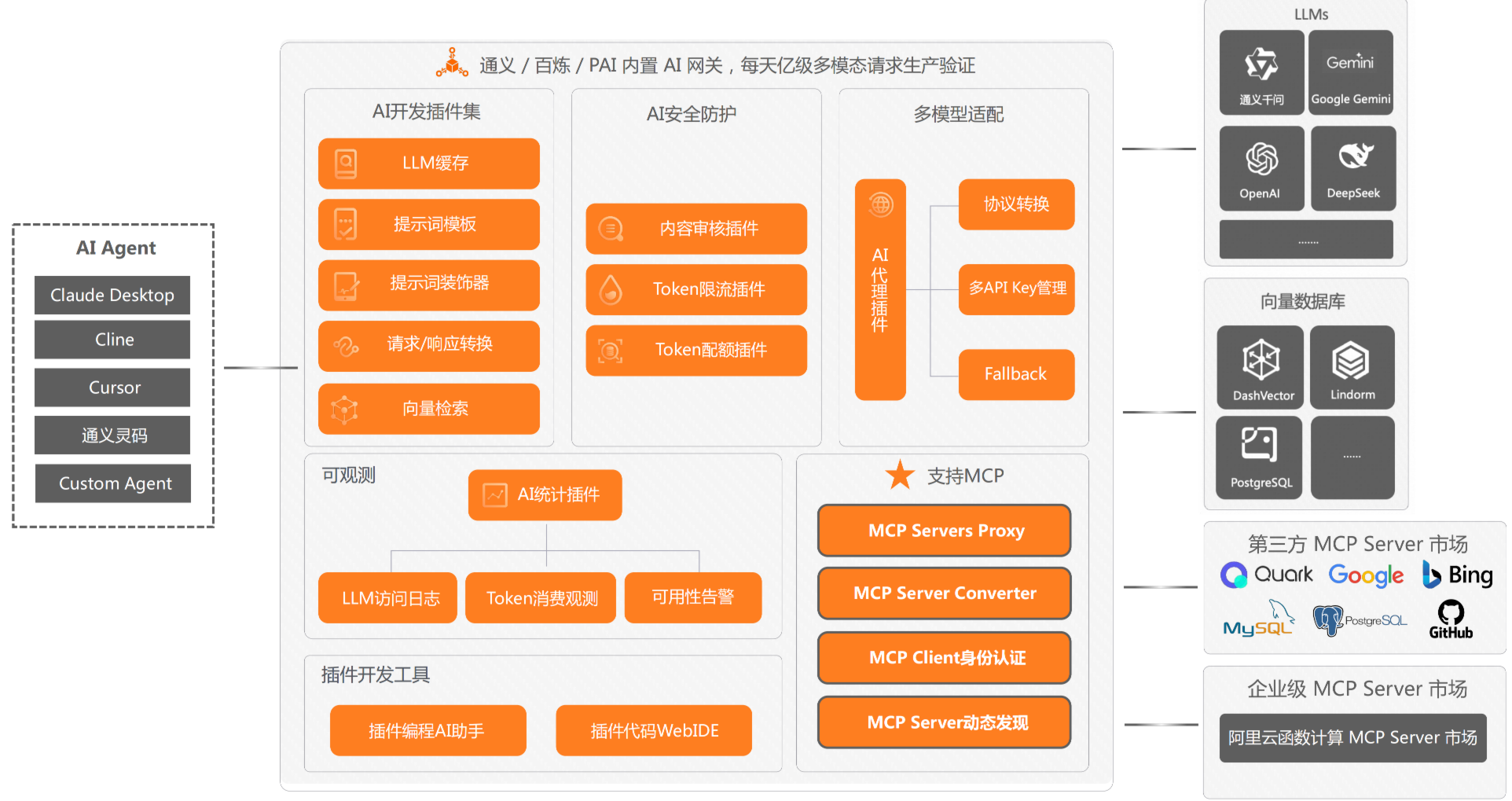

MCP 网关

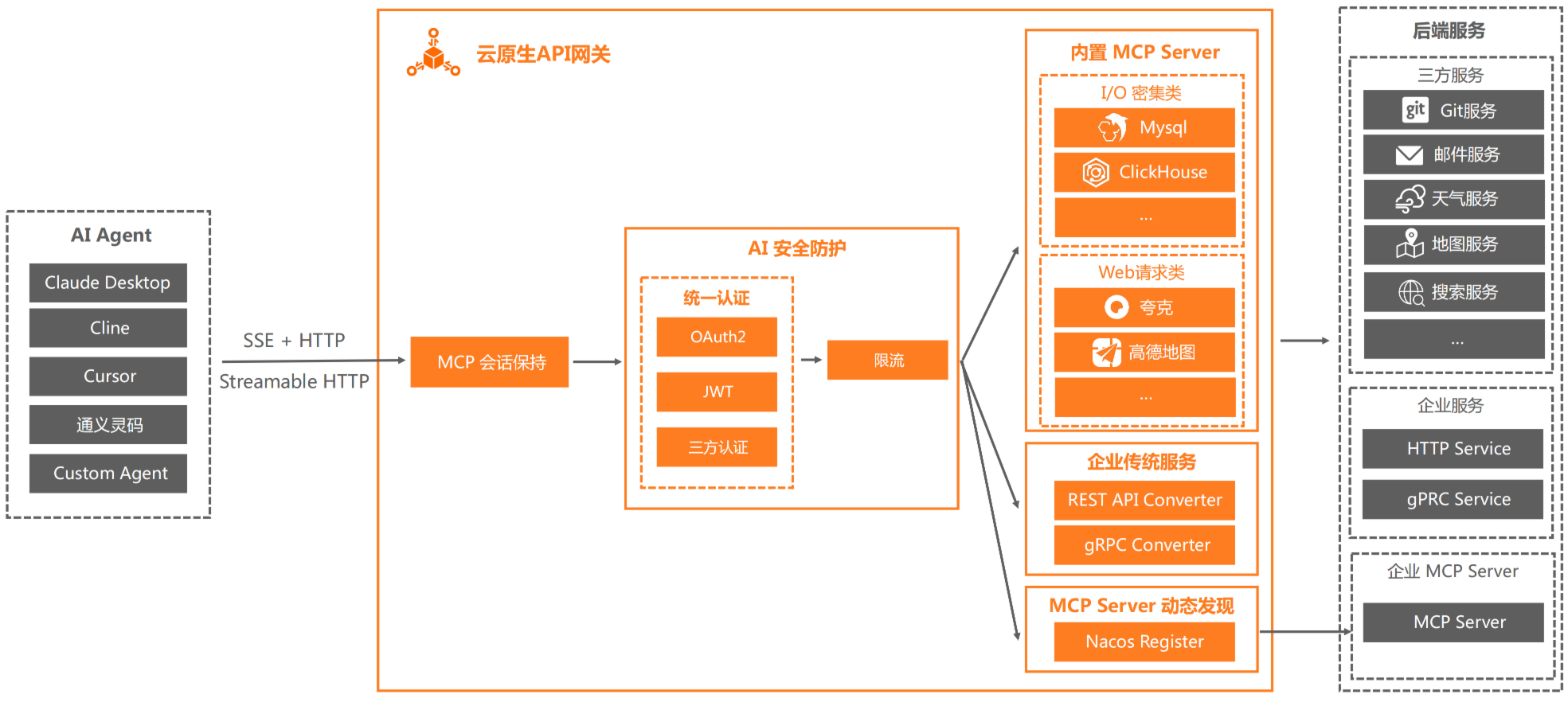

MCP 网关在 AI 网关的基础上支持 MCP Servers Proxy，MCP Server Converter，MCP Client 身份认证，MCP Server 动态发现。


Pixiu mcp-session 设计

sequenceDiagram
    participant Client
    participant Server

    %% 1. 初始化
    Note over Client,Server: 初始化 (Initialization)
    Client->>Server: POST InitializeRequest
    Server-->>Client: InitializeResponse (Header: Mcp-Session-Id: 1868a90c...)
    Client->>Server: POST InitializedNotification (Header: Mcp-Session-Id: 1868a90c...)
    Server-->>Client: 202 Accepted

    %% 2. 客户端请求
    Note over Client,Server: 客户端请求 (Client Request)
    Client->>Server: POST ... request ... (Header: Mcp-Session-Id: 1868a90c...)

    alt 单个 HTTP 响应 (Single HTTP Response)
        Server-->>Client: ... response ...
    else 服务器打开 SSE 流 (Server Opens SSE Stream)
        Note right of Server: 连接保持打开状态 (Connection stays open)
        loop 持续接收 SSE 消息 (Loop for SSE Messages)
            Server-->>Client: ... 来自服务器的 SSE 消息 (SSE message from server) ...
        end
    end

    %% 3. 客户端通知/响应 (这部分在原图比较模糊，可以理解为客户端在收到SSE后发起的另一个请求)
    Note over Client,Server: 客户端通知/响应 (Client Notification/Response)
    Client->>Server: POST ... notification/response ... (Header: Mcp-Session-Id...)
    Server-->>Client: 202 Accepted

    %% 4. 服务器请求 (实际上是客户端发起的长连接，由服务器主动推送)
    Note over Client,Server: 服务器请求 (Server Push via Long-lived Connection)
    Note left of Client: 客户端发起 GET 请求建立长连接
    Client->>Server: GET (Header: Mcp-Session-Id: 1868a90c...)
    loop 连接保持打开状态 (Connection stays open)
        Server-->>Client: ... 来自服务器的 SSE 消息 (SSE message from server) ...
    end

Streamable http 下与 Pixiu 的通信

目前 Pixiu 开发计划，与 mcp client 的交互

第一步： 实现单个实例的情况下，将 api 服务包装成 Mcp Server，与 Mcp Client 进行通信。

1

客户端 ---> Pixiu ---> 后端 API

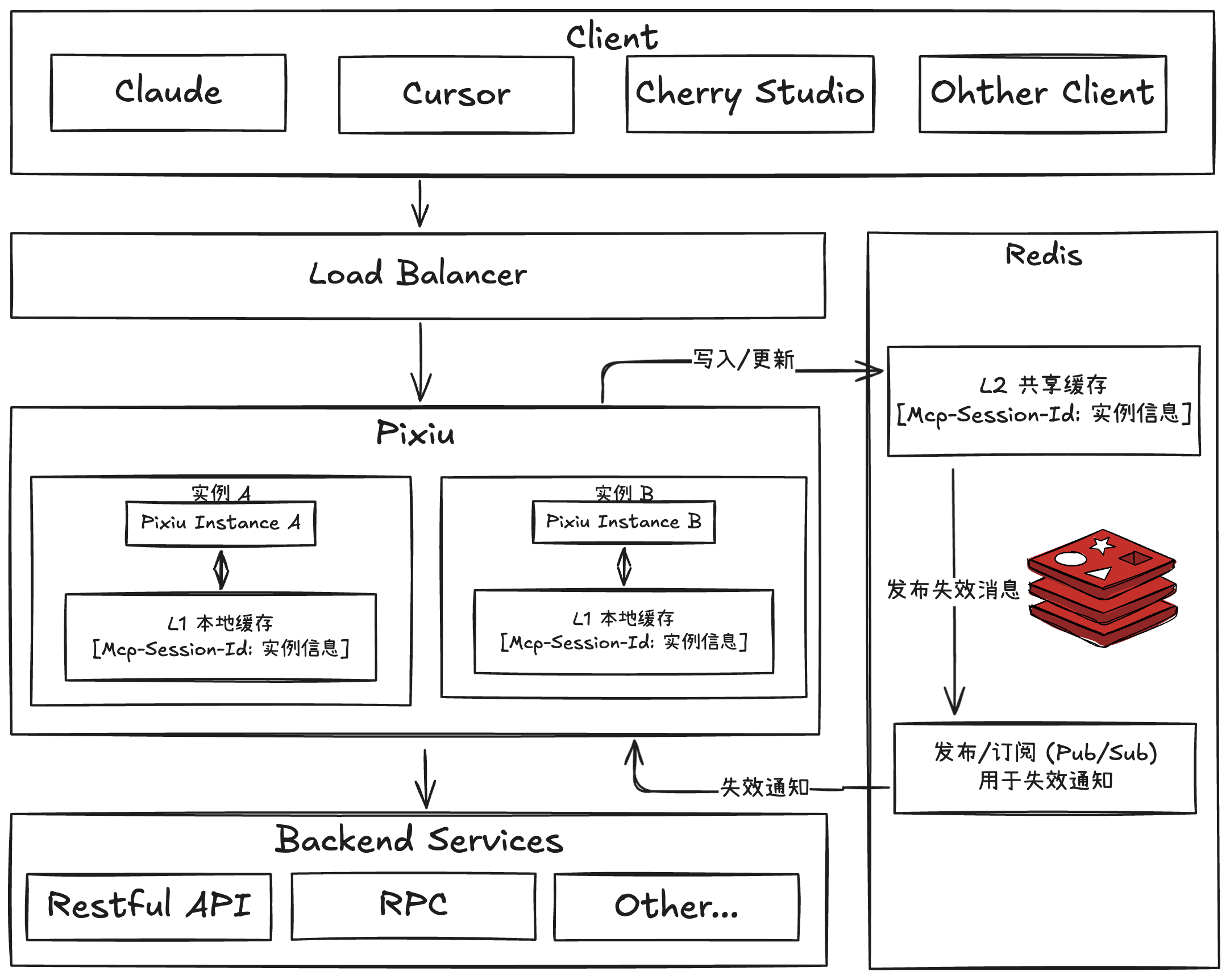

第二步： 在多个实例的情况下，实现服务无状态、高性能和高可用。

  1. 引入 Redis (L2)：作为共享的二级缓存，集中管理所有会话信息，解决多实例会话一致性问题。
  2. 引入本地缓存 (L1)：在各实例内使用内存作为一级缓存，极大加速热点数据的读取性能.
  3. 实现缓存同步：利用 Redis 的 Pub/Sub（发布/订阅）机制，当数据更新时，通知所有实例清空各自的本地缓存，保证数据最终一致性。
